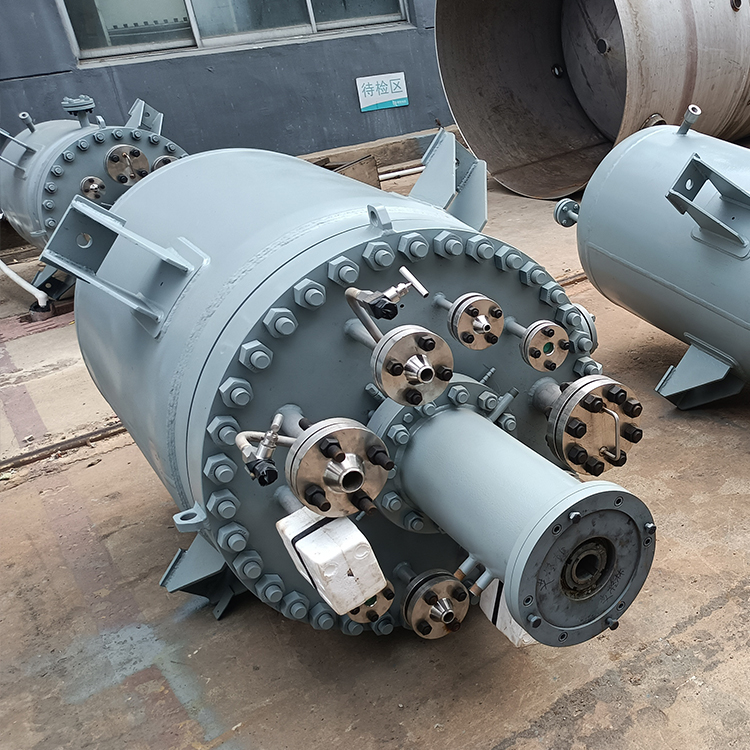

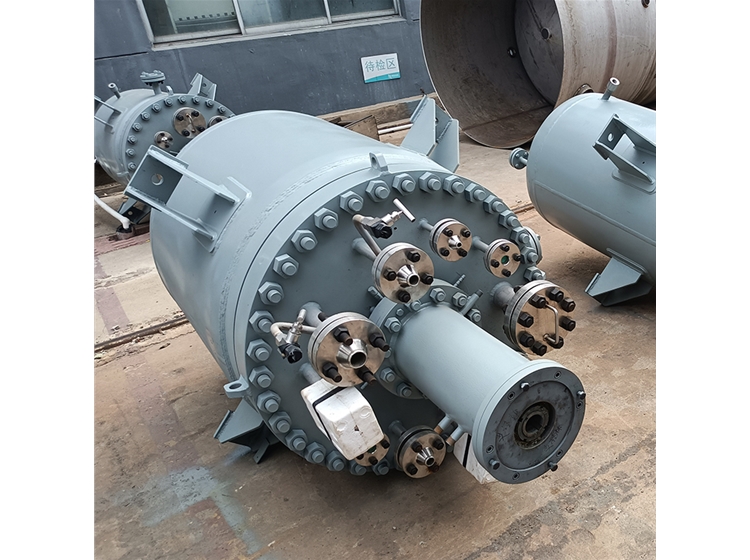

（氫化反應釜）200升

序號

類型

具體參數

1

型號

BR-200

2

釜體

部分

（1）容積

200升，開式，上平蓋，下封頭；

（2）壓力

釜內

夾套

內盤管

工作壓力（MPa）

-0.1 ~ 0.5

0.6

0.4

設計壓力（MPa）

-0.1 ~ 5.0

0.8

0.6

/

/

（3）溫度

釜內

夾套

內盤管

工作溫度（℃）

-10 ~ 50

-10 ~ 50

-10 ~ 50

設計溫度（℃）

-30 ~ 150

-30 ~ 150

-30 ~ 150

（4）尺寸

釜內

夾套

內盤管

內徑（mm）

550

700

Φ25

直邊高度（mm）

950

950

/

厚度（mm）

16

8

/

（5）材料

釜內

夾套

釜內盤管

工作介質

甲醇、異丙醇、氫氣

蒸汽

冷卻水

介質特性

中度危害，易爆

接液部件

S31603

16MnDR

S31603

（6）處理

內表面拋光處理Ra≤0.4μm，外表面噴漆；

3

攪拌

系統

（1）密封

磁力耦合密封，零泄漏

（2）轉速

電機

YB3.0Kw,防爆等級DIICT4，防爆變頻電機

減速機

TRF58-YVB3.0-4P-4.39-M4，轉速300轉/分

（3）攪槳

自吸式（推進+自吸+圓盤渦輪）

4

設備

開口

上出料口

DN25

帶插底管

固體加料口

DN25

帶盲板

爆破片/壓力表口

DN25/15

配爆破片/配壓力表(數顯一體化，現場顯示+遠傳，量程范圍-0.1~1.0mpa，防爆)

真空排氣口/壓力表口

DN25/15

配壓力表(數顯一體化，現場顯示+遠傳，量程范圍-0.1~1.0mpa，防爆，精度等級±0.1℃)

氫氣進口

DN15

帶插底氫氣分布器

液體進料口

DN25

釜內測溫口

M27*2

帶測溫鉑電阻（現場顯示+遠傳，防爆等級CT4）

下放凈口

DN50

帶盲堵

盤管進口

DN20

盤管出口

DN20

夾套進口

DN20

夾套出口

DN20

夾套測溫口

M27*2

帶測溫鉑電阻（現場顯示+遠傳，防爆等級CT4）

夾套排氣口

M27*2

帶盲堵

5

其他

其他未確認事項以雙方簽字確認圖紙為準。
